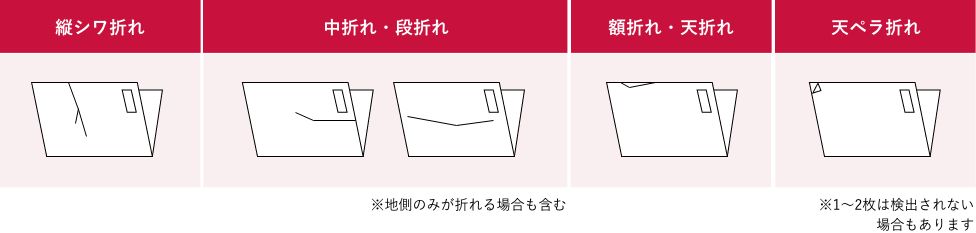

折不良紙検出排紙装置※特許第4914879号

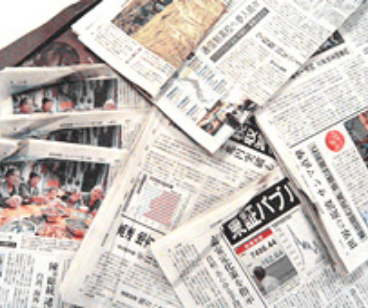

新聞輪転機は高速で回っているため、折不良が発生したときの対応には苦慮します。弊社が開発した折不良紙検出排紙装置は、そんなお悩みを解消いたします。

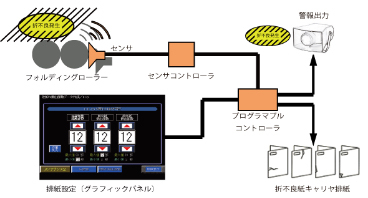

本装置は、折不良が発生した時のフォルディングローラに生じるわずかな変化をセンサで検知し、その出力を新聞キャリヤのプログラマブルコントローラ（PLC）に取り込むことにより警報発報、自動排紙を実現します。輪転機側のPLC に取り込み、排紙信号をキャリヤに伝達することも可能です。下図は、折不良検出排紙装置の構成の一例です。
